Термостат 0-70°C KST220-2-16A-1033D

Термостат 0-70°C KST220-2-16A-1033D - компонент для мелкой бытовой техники, который Вы можете купить по низкой цене с доставкой по всей России в нашем интернет-магазине zip-components.

Если Вы затрудняетесь с выбором датчики, термостаты, то воспользуйтесь помощью любым удобным способом (Чат, телефон, email, форма для подбора). Наши менеджеры помогут подобрать Вам датчики, термостаты по оригинальному каталогу запчастей.

Мы имеем прямые контракты на поставку запасных частей для мелкой бытовой техники и можем предложить более выгодную цену на такой товар, как - термостат 0-70°c kst220-2-16a-1033d, чем конкуренты. Воспользуйтесь кнопкой "Нашли дешевле?", если Вы нашли более выгодное предложение в интернете. Мы снизим стоимость товара.

Термостат 0-70°C KST220-2-16A-1033D

1. Краткое описание

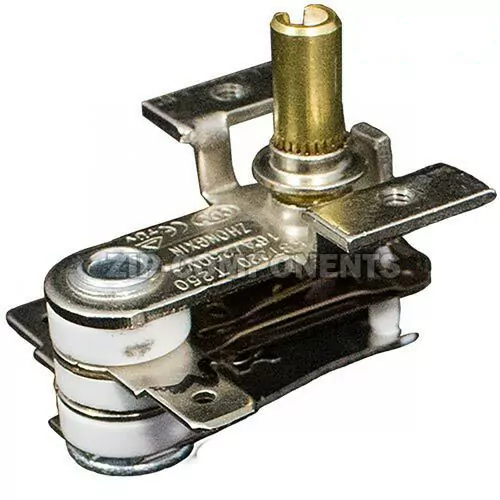

Биметаллический регулируемый термостат KST220-2-16A-1033D — универсальный терморегулятор с диапазоном регулировки температуры от 0 до 70 °C. Рассчитан на номинальный ток 16 А при напряжении 250 В. Имеет нормально замкнутые контакты: при достижении установленной температуры контакты размыкаются, отключая нагрузку. Конструктивно выполнен с поворотной ручкой, крепление — на два винта, межцентровое расстояние отверстий — 26 мм, высота штока — 14 мм.

2. Назначение и применение
Термостат применяется для автоматического контроля и поддержания заданной температуры в бытовых и промышленных нагревательных приборах. Используется в масляных радиаторах, тепловентиляторах, конвекторах, сушилках для овощей и фруктов, дегидраторах, электрических водонагревателях, электропечах и иной технике с нагревательными элементами. Подходит как для замены штатных термостатов, так и для встраивания в новые конструкции при соблюдении электрических и монтажных параметров.

3. Основные характеристики

Диапазон регулировки температуры: 0–70 °C.
Температура срабатывания (максимальное отключение): до 70 °C.
Номинальный ток: 16 А.
Рабочее напряжение: 250 В (переменный ток).
Тип контактов: нормально замкнутые (NC).
Принцип действия: биметаллический.
Способ монтажа: крепление на два винта.
Межцентровое расстояние крепёжных отверстий: 26 мм.
Высота штока/ручки от плоскости крепления: 14 мм.
Угол поворота ручки: до 270°.
Рабочая среда: воздух.

4. Признаки неисправности

Прибор не включается или не отключается при достижении заданной температуры.
Постоянный перегрев оборудования либо, наоборот, недостаточный нагрев.
Слышны щелчки реле при отсутствии изменения температуры или при явно некорректной работе.
Видимые следы оплавления корпуса, потемнения, трещины или деформация элементов термостата.
Пробой изоляции, наличие напряжения на корпусе устройства.
Ослабление крепления, люфт ручки, заедание механизма регулировки.
При прозвонке мультиметром: контакты не замыкаются/не размыкаются в соответствии с температурным режимом либо наблюдается нестабильное сопротивление.

5. Полный список совместимых моделей

Масляные радиаторы и обогреватели: DeLonghi (серии с термостатами KST021, KST501‑7.0/16), Polaris (многие модели масляных радиаторов), Scarlett (линейки масляных обогревателей), Vitek (масляные радиаторы с аналогичной схемой управления), Ballu (отдельные серии масляных конвекторов и радиаторов), Electrolux (некоторые модели масляных нагревателей).
Сушилки и дегидраторы: Ротор (СШ‑002, СШ‑003, СШ‑004, СШ‑005, СШ‑006, СШ‑007, СШ‑008, СШ‑009, СШ‑010), Дива (СШ‑007, СШ‑010, Дива‑Люкс), Ротор‑Дива (универсальные модели дегидраторов).
Тепловентиляторы и конвекторы: ряд моделей Timberk, Ресанта (некоторые электрические конвекторы), Hyundai (тепловентиляторы с биметаллическими термостатами).
Водонагреватели и бойлеры: отдельные модели накопительных водонагревателей бытового класса (при условии совпадения электрических параметров и посадочного места).
Электропечи и мини‑печи: некоторые модели бытовых электропечей с механическим термостатом.
Иная техника: промышленные и бытовые сушильные шкафы малой мощности, тепловые пушки (отдельные модели с биметаллическим управлением), бытовые приборы с аналогичными посадочными размерами и токовыми нагрузками до 16 А.
Примечание: совместимость определяется не только моделью, но и посадочными размерами, схемой подключения и допустимой токовой нагрузкой.

6. Важно

Термостат рассчитан на коммутацию активной нагрузки до 16 А (примерно 3,5 кВт при 220–250 В). Превышение допустимого тока приводит к ускоренному износу контактов и выходу из строя.
Не предназначен для коммутации индуктивных нагрузок (мощные электродвигатели, трансформаторы) без дополнительных защитных цепей.
Монтаж и замену выполнять только при полном отключении питания.
Перед установкой обязательно проверить соответствие посадочных размеров и схемы подключения.
Эксплуатация возможна только в сухих помещениях; попадание влаги на контакты недопустимо.
Срок службы зависит от частоты срабатываний и величины нагрузки: при высоких токах ресурс снижается.

7. Рекомендации по установке

Отключите прибор от электросети и дайте ему полностью остыть.
Демонтируйте старый термостат, запомнив или зафиксировав схему подключения проводов.
Проверьте посадочное место: расстояние между крепёжными отверстиями должно составлять 26 мм; шток должен свободно вращаться.
Установите новый термостат, надёжно закрепив его винтами, не перетягивая крепёж во избежание деформации корпуса.
Подключите провода строго по схеме: соблюдайте полярность и назначение клемм (обычно L‑вход, N‑выход или маркировка COM/NO/NC в зависимости от исполнения).
Проверьте фиксацию проводов: контакты должны быть плотно зажаты, без оголённых жил.
Включите питание и протестируйте работу термостата на разных температурных режимах, контролируя отключение/включение нагрузки.
Убедитесь в отсутствии нагрева клемм и корпуса при работе под нагрузкой.
При любых отклонениях от нормальной работы немедленно отключите питание и проверьте соединения.
